Измерение оптического кабеля рефлектометром
Оптический рефлектометр служит для измерения параметров волоконных линий связи. Принцип его работы основан на анализе отражённых импульсов.
Каким бы современным ни был аппарат для сварки волокна, проверка соединений остаётся обязательной процедурой, оговоренной нормативными документами. Она осуществляется оптическим рефлектометром и ведётся от первого стыка до самой последней муфты. Значения, полученные в результате измерений, сравниваются с действующими требованиями к затуханиям на неразъёмных соединениях.
Как это работает?
Новейшие модели оптических рефлектометров значительно упростили труд специалистов. Сегодня инженеру достаточно иметь лишь начальные знания в сфере оптического тестирования.
Прибор работает просто: подсоединяется волокно, нажимается кнопка, просматривается результат. Специальный пакет программного обеспечения позволяет увидеть проблему сразу, что даёт возможность оперативно оценить состояние линии. В большинстве случаев определить наличие макроизгибов можно без дополнительного анализа. Кроме того, полученная рефлектограмма сохраняется в памяти прибора (некоторые модели способны записывать несколько сотен рефлектограмм).
По результатам обследования специалист сможет быстро найти и локализовать место обрыва, зажима, повреждения кабеля. Будут правильно оценены характеристики распределительных волокон, что позволит своевременно устранить недостатки линии связи.
В каких случаях нужна рефлектометрия?
Как правило, работы выполняются:
- непосредственно перед вводом участка ВОЛС в эксплуатацию;
- для выяснения причины отсутствия сигнала;
- для определения места повреждения с достаточной степенью точности;
- при паспортизации СКС;
- для проверки отремонтированного участка оптической линии.

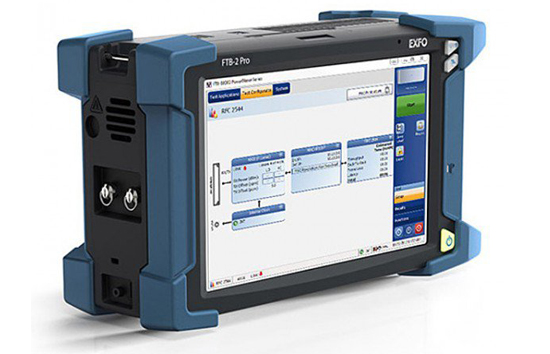

Сегодня можно приобрести компактное оборудование с широкими возможностями. Наиболее популярны портативные модели для тестирования ВОЛС. Они представляют собой полнофункциональные платформы, предназначенные для проведения измерений в полевых условиях, например:
- на рабочих местах;
- в серверных;
- в телекоммуникационных шкафах;
- в кроссовых узлах и т. д.
